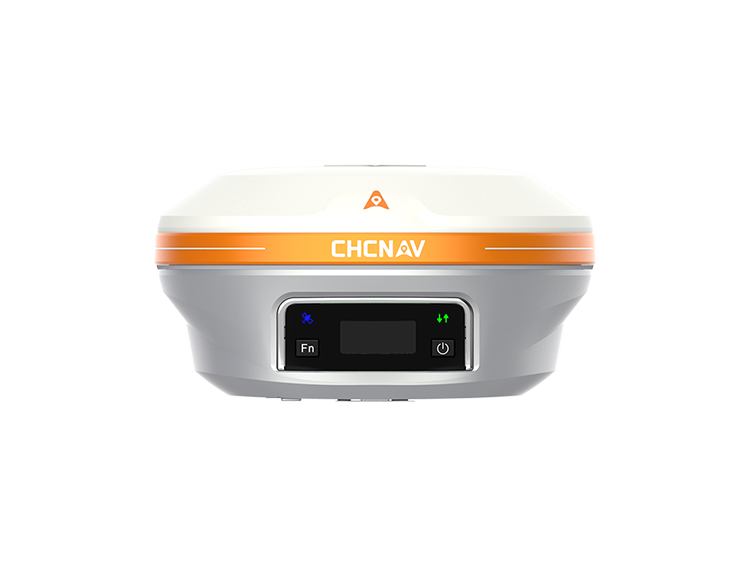

GNSS Приемник CHCNAV i93

GNSS Приемник CHCNAV i93

i93 GNSS приемник —  универсальный RTK, состоит из новейших технологий: GNSS, IMU и двух камер для ещё более удобного пользования. Встроенная функция визуальной 3D-разбивки обеспечивает непревзойденную простоту использования и комфорт, повышая эффективность любого проекта планирования строительной площадки.

Описание

GNSS Приемник CHCNAV i93 в Узбекистане, Ташкенте

Визуальная съемка с помощью технологии видео-фотограмметрии обеспечивает точные измерения точек, и получать доступ к ранее труднодоступным, закрытым для сигнала и опасным точкам. i93 GNSS можно использовать для дополнения аэрофотосъемки, созданной на основе перспективных изображений, поскольку его данные совместимы с наиболее популярными программными обеспечения для 3D-моделирования. Приемник CHCNAV 193 оснащен инновационным алгоритмом CHCNAV iStar GNSS RTK, многодиапазонными каналами CHCNAV 193 и гибридным механизмом для надежного и точного позиционирования даже в самых сложных условиях. Auto-IMU i93 имеет автоматическую инициализацию, что устраняет необходимость ручной инициализации и упрощает съемку в полевых условиях. i93 – идеальное решение для более быстрого, точного и эффективного выполнения задач.

1. Технические характеристики:

  • Многоприемниковая система: CHCNAV i93 обеспечивает прием сигналов от нескольких спутниковых систем, таких как GPS, ГЛОНАСС, Galileo, BeiDou и других, что обеспечивает более надежное и точное позиционирование.
  • Высокая чувствительность: Приемник обладает высокой чувствительностью, что позволяет получать сигналы в сложных условиях окружающей среды, таких как городские каньоны или лесистые местности.
  • Высокая точность: CHCNAV i93 обеспечивает высокую точность позиционирования, что позволяет использовать его для требовательных приложений, таких как землеизмерение, картография, строительство и другие.

2. Функциональные возможности:

  • RTK и PPK режимы: Приемник поддерживает режимы реального времени (RTK) и постобработки (PPK), что позволяет получать высокоточные координаты в реальном времени или после съемки для последующей обработки.
  • Интеграция с ГИС: CHCNAV i93 может быть легко интегрирован с геоинформационными системами (ГИС) для сбора и анализа геопространственных данных.
  • Удобное программное обеспечение: Приемник поставляется с интуитивно понятным программным обеспечением для управления и обработки данных, что обеспечивает удобство в работе и эффективное использование.

3. Преимущества:

  • Гибкость и мобильность: Портативный дизайн и компактные размеры делают CHCNAV i93 удобным в использовании на местности и позволяют быстро перемещаться с места на место.
  • Надежность и стабильность: Приемник обладает высокой стабильностью работы и надежностью в условиях переменных климатических и территориальных условий.
  • Многофункциональность: CHCNAV i93 предоставляет широкий спектр функций и возможностей, от сбора данных о местоположении до проведения сложных геодезических исследований.

4. Области применения:

  • Землеизмерение и геодезия: Приемник используется для землеизмерения, создания карт, геодезических съемок и других геопространственных задач.
  • Строительство и инженерные работы: CHCNAV i93 применяется в строительстве, инженерных и геотехнических работах для контроля положения и высоты различных объектов.
  • Сельское хозяйство и лесное хозяйство: Приемник используется для сельскохозяйственных и лесных работ, таких как определение границ участков, мониторинг урожайности и инвентаризация лесных ресурсов.

Заключение:

GNSS приемник CHCNAV i93 — это мощный и универсальный инструмент для получения точных геопространственных данных в различных приложениях

Прочие товары в категории GNSS оборудования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

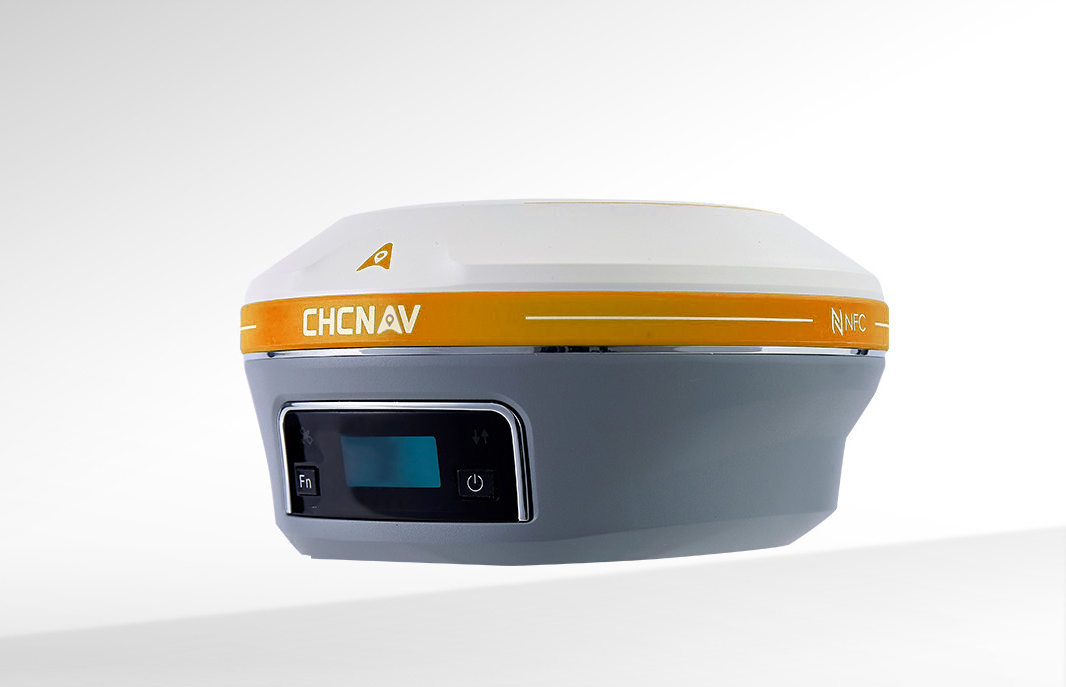

Характеристики GNSS
Каналы 1408 каналов
GPS L1C, A, L2C, L2P(Y), L5
ГЛОНАСС L1, L2, L3
Галилео E1, E5a, E5b, E6*
BeiDou B1I, B2I, B3I, B1C, B2a, B2b
QZSS L1, L2, L5, L6*
PPP B2b-PPP
SBAS (поддержка EGNOS) L1, L5
Точность ГНСС
Кинематика в реальном времени (RTK) П: 8 мм + 1 ppм RMS

В: 15 мм + 1 ppм RMS

Время инициализации: <10 с Надежность инициализации: >99.9%

Кинематика постобработки (PPK) П: 3 П+ 1 ppм RMS

В: 5 мм + 1 ppм RMS

Статистические данные постобработки П: 2.5 мм + 0.5 ppм RMS

В: 5 мм + 0.5 ppм RMS

Дифференциальный код П: 0.4 м RMS

В: 0.8 м RMS

Автономный П: 1.5 м RMS

В: 2.5 м RMS

Скорость позиционирования 1 Гц, 5 Гц и 10 Гц
Время до фиксации Холодный старт: < 45 с Горячий старт: < 10 с Повторное получение сигнала:: < 1 с
Скорость

обновления IMU

200 Гц
Угол наклона 0~60°
RTK с компенсацией наклона Дополнительная неопределенность наклона горизонтального полюса обычно меньше, чем 10 мм + 0.7 мм/° tilt
Окружающая среда
Температура Управление: от -40°C до +65°C

(от -40°F до +149°F)

Хранение: от -40°C до +85°C

(от -40°F до +185°F)

Влажность 100% без конденсата
Защита от проникновения IP67
Удары Пережить 2-метровое падение полюса
Вибрация Соответствует ISO 9022-36-08 и MIL-STD-810G-514.6-Cat.24.
Водонепроницаемая и дышащая

мембрана

Предотвращает попадание водяного пара в неблагоприятные условия
Электрический
Потребляемая мощность Ровер UHF/ 4G RTK без камеры: типичная 2,8 Вт

Визуальная разбивка/визуальная съемка: стандартно 4 Вт

Ёмкость литий-ионного

аккумулятора

Встроенный несъемный аккумулятор

9,600 мAч, 7.4 В

Время работы от внутренней батареи UHF/ 4G RTK Ровер: до 34 ч. Визуальная разбивка/визуальная съемка: до 24 ч.

База: до 16 ч. Статика: до 36 ч

Внешнее питание от 9 В до 28 В постоянного тока
Оборудование
Размер (Д х В) Φ 152 мм x 81 мм

(Φ 5,98 дюйма × 3,19 дюйма)

Вес 1,15 кг (2,54 фунта)
Передняя панель 1,1-дюймовый цветной OLED-дисплей 2 светодиода, 2 физические кнопки
Датчик наклона IMU без калибровки для компенсации наклона полюса. Невосприимчивы к магнитным возмущениям. Выравнивание E-Bubble ( электронный пузырь)

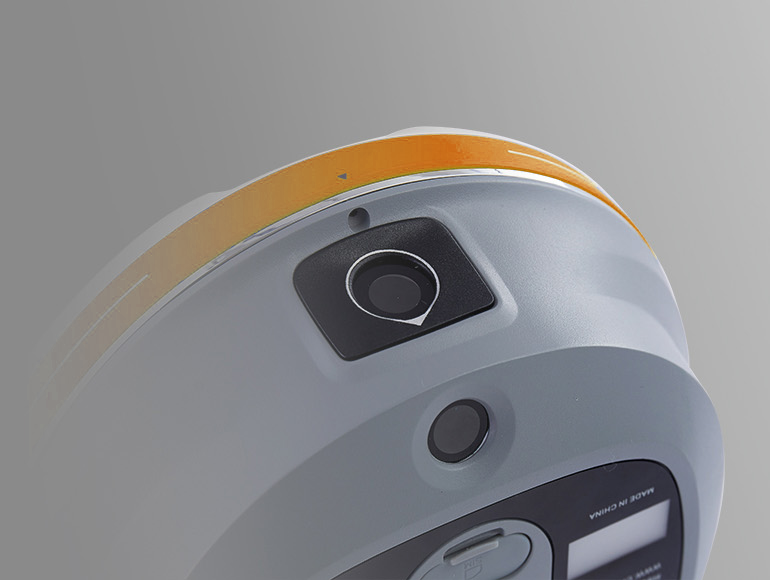

Камеры
Сенсорные пиксели Глобальный затвор с 2 Мп и 5 Мп.
Поле зрения 75°
Частота кадров видео 25 кадр/с

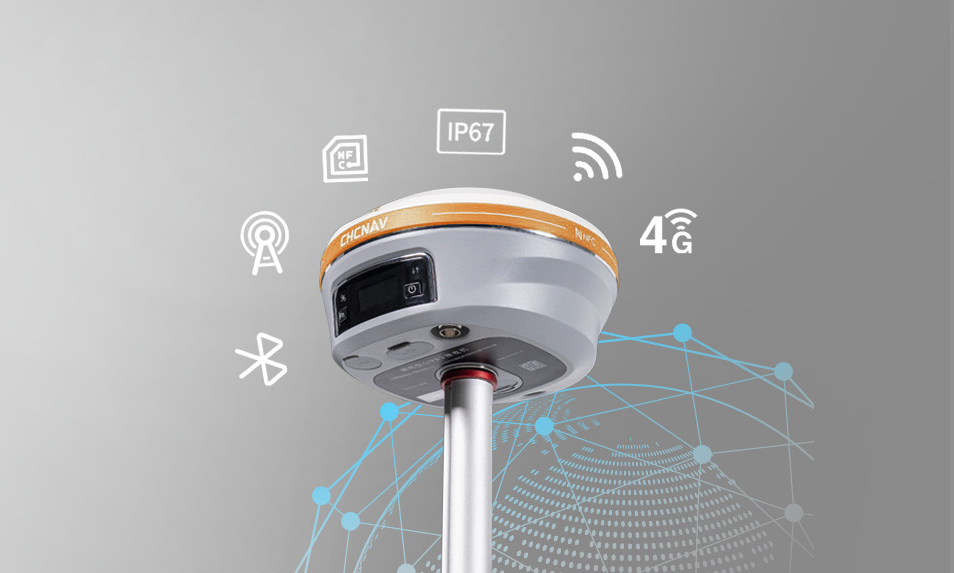

Коммуникация
Тип SIM-карты Нано-SIM-карта
Сетевой модем Встроенный модем 4G:

TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM

Беспроводное соединение NFC
Wi-Fi Wi-Fi IEEE 802.11a/b/g/n/ac,

режим точки доступа

Порты 1 х 7-контактный порт LEMO (RS-232)

1 порт USB Type-C (внешнее питание, загрузка данных, обновление прошивки)

1 порт антенны УВЧ (гнездо TNC)

УКВ-модем Прием/передача: 410–470 МГц

Мощность передачи: от 0,5 Вт до 2 Вт.

Протокол: CHC, Transparent, TT450, Satel.

Скорость соединения: от 9 600 до 19 200 бит/с

Диапазон: обычно от 3 до 5 км, до 15 км при оптимальных условиях

Форматы данных RTCM 2.x, RTCM 3.x, вход/ выход CMR Выход HCN, HRC, RINEX 2.11, 3.02 NMEA 0183 Клиент NTRIP, NTRIP Caster
Встроенная память 8 ГБ. Поддержка внешнего расширения 128 ГБ
